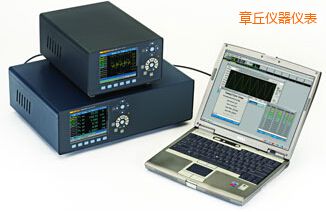

章丘多功能功率分析儀Fluke NORMA 4000CN,章丘多功能功率分析儀價格

章丘多功能功率分析儀-Fluke NORMA 4000CN-美國福祿克FLUKE

電機

完整地測量電氣和機械功率值，準確度達0.2%。通過詳盡地頻譜分析和動態扭矩計算，可準確計算電機效率。

變頻器

準確的測量輸入和輸出電氣參數，特別是輸出PWM波形的功率值。

照明系統

高達2MHz的帶寬，以及同類產品中較高的341KHz采樣率，可詳盡分析整流器輸出信號。獨有的分流器技術能夠在非常高的頻率下進行功率測量。

變壓器

同步測量3相功率，即使在非常低的功率因數下，亦可以準確進行空載和負載損耗測量等。

汽車

在現代化汽車的開發階段詳細分析已安裝的所有電氣和機械零件，幫助降低油耗或提高電動汽車的行使里程。同步測量電氣輸入和機械輸出，提供了關于個體零件以及整個驅動系統的效率和損耗的數據。

開關電源和UPS

非常高的帶寬，，能夠在開關電源的開關鏈路上全面、準確地測量功率。獨有的同軸分流器技術為數百kHz的頻率提供了精密的結果。

充電器/逆變器

寬測量帶寬與寬動態范圍相組合，能夠?qū)χ欣^電路中的高開關頻率充電泵進行精密測量。

充電器/逆變器

寬測量帶寬與寬動態范圍相組合，能夠?qū)χ欣^電路中的高開關頻率充電泵進行精密測量。

tan d（介質損耗因數）測量

在非常低的功率因數下測量功率，并在非常小的損耗角下根據電壓和電流計算tan d。

基本功能

快速傅里葉變換（FFT）計算諧波并以圖形標識。最多可同時顯示3個諧波頻譜。被測值：每相U、I和P。階次：1次～40次諧波，最大值為采樣頻率的二分之一。

數字示波器（DSO）

同時顯示多達3個測量值（采樣值）�？焖俨榭床ㄐ魏褪д�。

積分功能（能量）

同時顯示多達6個可設置的電參數。開始/停止條件和正/負向選項。

矢量圖

可顯示多達3路信號的基波矢量圖�？煞奖銣y試儀器的正確連接，以及快速查看每路信號的相位角。

記錄儀功能

顯示一定時間段內的平均值，進行趨勢分析。

RAM數據存儲

儲存采樣值和平均值；開始/ 停止條件設置。大約4MB可用于儲存測量值。

配置

將分析儀設置為以所需的格式測量并顯示數據。

主要特性

· 結構緊湊的高精度功率分析儀，便于攜帶、節省空間。

· 簡潔的用戶界面確保操作簡單、直觀。

· 標準配置允許用戶準確選擇適合其特定應用的相應功能。

· 同時并行采集所有相，精確顯示所有相上在某一精確時間點的動態事件。

· 所有的輸入是電隔離的，避免各種應用中的短路。

· 高達40次電壓、電路和功率諧波。

· FFT分析、矢量圖、記錄儀功能，，以及數字示波器（DSO）模式。

· 用戶可選的平均時間，15 ms～3600 s，適合于動態測量。

· 4 MB內部存儲器，，用于存儲測量值。

· RS232為標配接口，，可選IEEE 488/以太網接口。

· 可選的處理接口，可通過外部傳感器測量扭矩和速率。含4路模擬輸出，可方便地用于電機和驅動應用。

· 341kHz采樣率，可進行詳盡的信號分析。

· DC-2MHz帶寬，，測量準確可靠。

· 包括Fluke NormaView PC軟件，可用來設置、數據下載、分析和編寫報告。

環境條件
工作溫度范圍	5 °C～35 °C (41 °F～95 °F)
儲存溫度范圍	-20 °C～50 °C (-4 °F～122 °F)
外殼	實心金屬外殼，滿足苛刻的EMC要求。
重量	Fluke Norma 4000CN：主機大約5kg
尺寸（高×寬×深）	Fluke Norma 4000CN：15 cm×23.7 cm×31.5 cm (5.9 in.×9.3 in.×12.4 in.)
顯示屏	5.7“ / 144mm -320×240像素，用戶可選的背光照明和對比度。
氣候級別	KYG DIN 40040，最大85%相對濕度，無凝結。
電源	85～264 V交流，50～60 Hz，，直流100～260 V。40 VA帶開關的歐式插頭。
測量輸入	安全插孔，4 mm，每路輸入2個。外部分流器通過BNC插座連接。
操作	薄膜鍵盤，帶光標鍵——功能鍵和直接功能鍵。
連接	三相分析儀的后面板。

測量參數

無縫計算每路輸入的平均值。在三相系統中，還可計算三相的總功率和平均電壓和電流。在同步模式下，還計算基波H01的這些值。

Urms 有效值，Urm 整形平均值，，Um均值

Up-, Up+, Upp 峰值

Ucf 波峰因數Ucf, Uff 波形因子

Ufc 基波含量

Uthd 失真因子DIN、IEC

Irms有效值、Irm整形平均值、Im均值

Ip-, Ip+, Ipp 峰值

Icf 波峰因數Icf、Iff 波形因子

Ifc基波含量

Ithd失真因子DIN、IEC

P有功功率[W]

Q無功功率[Var]

S視在功率[VA]

ë、cos相位角

以下參數的積分功能:有功功率P、無功功率Q、視在功率S、(Um)和電流(Im),

4位或5位數字，取決于測量值。

頻率和同步
量程	直流和0.2 Hz～341kHz
準確度	±0.01%測量值（讀數）
	可選通道:所有的U/I或外部輸入。可向信號施加三個不同頻率的低通濾波器中的任意一個。頻率在屏幕頂部總是可見。可將儀器背部的BNC同步插孔作為輸入或輸出。可測量最高達功率模塊采樣率的輸入信號。最大電平必須高于50 V。輸出信號為脈沖式5 V TTL信號（頻率取決于測得的公布頻率）

配置存儲器
	可將多達15組用戶配置保存到永久性存儲器，，并隨后調用。未保存的修改在關閉儀器后將被丟失。

接口

RS232接口，可升級固件以及與PC交換數據�？赏ㄟ^一個外部轉換器連接一臺打印機。

選件

IEEE 488.2 / 1 MBit/s

Ethernet / 10 MBit/s or 100 Mbit/s

標準和安全
電氣安全	EN 61010-1 / 2nd Edition 1000 V CAT II (600 V CAT III)，污染等級2，安全類別I 變壓器為EN 61558 附件為EN 61010-2-031/032
最大輸入	對電壓輸入測量量程為1000 Veff、2 kVpeak 對電流輸入測量量程為10 Aeff, 20 Apeak
測試電壓	電網輸入外殼（保護導體）: 1.5 KV ac 電網連接測量輸入: 5.4 kV ac 測量輸入外殼: 3.3 kV ac 測量輸入輸入: 5.4 kV
電磁抗擾性	輻射:IEC 61326-1、EN 50081-1、EN 55011 Class B 抗擾性:IEC 61326-1 /附錄A (工業部分)、EN 50082-1

基本功能

8個量程:

0.3－1－3－10－30－100－300－1000V Upeak = 2倍量程

輸入阻抗:

2 MW / 20 pF

CMR共模抑制：

120 dB@100 kHz

電流

6個量程:

60－200 mA－0.6－2－6－20 A Ipeak = 2倍量程；正弦波時的最大電平為150%（誤差限值同100%）

使用內部集成分流器時的輸入阻抗

量程60、200 mA:

0.5 W

量程0.6、2 A:

0.05 W

量程6、20 A:

0.005 W

電流過載:

最大25 A連續

30 A < 5 s / 15 s，空載

100 A < 0.1 s / 30 s，空載

外部分流器或探頭輸入

BNC端子:

100 kW / 30 pF 30－100 mV－0.3－1－3－10 V

過載:

最大20 Vrms

CMR共模抑制比:

120 dB @ 100 kHz

基本準確度PP35

誤差總限值

量程

0.1%

讀數

0.1%

輸入電平

誤差電壓的總限值

誤差電流的總限值

100

0.2

.02

0.3

.03

0.43

1.1

2.1

3.43

10.1

通過BNC輸入的U和I|

直接測量|

-3dB帶寬

2MHz

0.5MHz

頻率

誤差電流限值，%

[Hz]

內部分流器

BNC輸入

0.2

-0.2

0.2

-0.2

0.2

-0.2

0.2

-0.2

0.2

-0.2

0.2

-0.2

0.2

-0.2

0.2

-0.2

500

0.2

-0.2

0.2

-0.2

1000

0.2

-0.2

0.2

-0.2

2000

0.25

-0.41

0.23

-0.32

5000

0.3

-0.69

0.27

-0.48

10000

0.35

-0.91

0.3

-0.6

20000

0.4

-1.12

0.33

-0.72

50000

0.45

-1.4

0.37

-0.88

100000

0.5

-1.61

0.4

-1.0

PP35

U和IBNC之間

U和IShunt之間

角誤差

0.005°+0.005°/kHz

0.025°+0.015°/kHz,
關閉抗混疊濾波器

頻率，Hz

功率誤差限值，%,=1

0.33

-0.33

0.33

-0.33

訂購編號

說明

3024677

32 A平面分流器

3024689

32 A平面分流器電纜

3024886

10 A同軸三芯分流器，含電纜（0.333 W，0～0.5 MHz）

3024899

30 A同軸三芯分流器，含電纜（0.010 W，0～0.5 MHz）

3024847

100 A分流器，含電纜（0.001 W，，0～0.5 MHz）

3024858

150 A分流器，含電纜（0.5 mW，0～0.5 MHz）

3024864

300 A分流器，含電纜（0.1 mW，，0～1 MHz）

3024873

500 A分流器，含電纜（0.1 mW，0～0.2 MHz）

3024692

LG分流器電纜，用于大電流分流器所有附件均提供2年質保。

訂貨號

功率模塊類型PP35

數量

IEEE 488/LAN

處理接口

FLUKE-N4K 1PP35 1 PH N4K POWER ANALYZER W/35

4117624

●

FLUKE-N4K 3PP35 3 PH N4K POWER ANALYZER W/35

4117636

●

FLUKE-N4K 3PP35I 3 PH N4K POWER ANALYZER W/35/IFC2

4117649

●

類型

訂貨號

說明

NORMA MEAS CABLES

3024661

測試線纜一套（包括電壓測試線和電流測試線各2根）

FLUKE-N4K RACK KIT

3313059

N4K安裝架，帶把手

NORMA STAR POINT

3024704

外部星點適配器，可用于沒有中點的測試場合

型號名稱

描述

Norma 4000CN

電源線

· 5.7''/144mm彩色顯示屏

· RS232接口，用于下載數據

· 用于安裝3個功率模塊和選件的主機

· Fluke NormaView PC軟件

· 彩色用戶手冊

· 檢測證書

· 校準值
