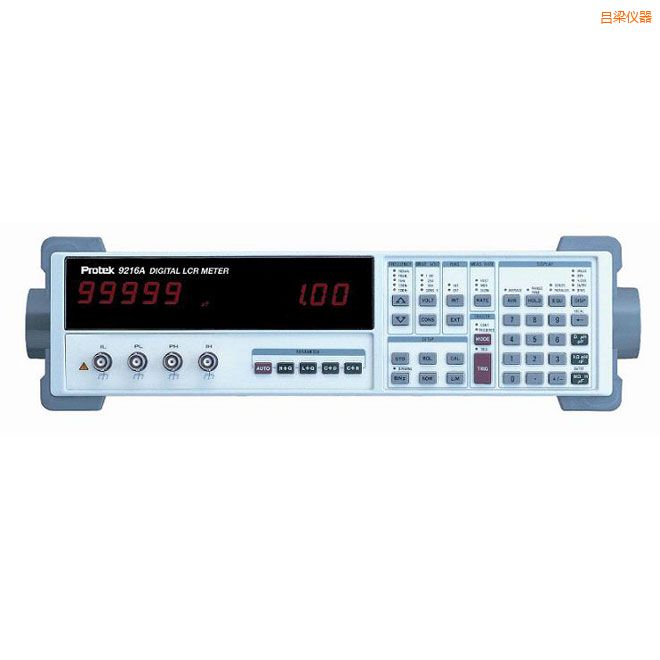

高精密數字式LCR測試儀LCR表 |
|
| 型 號：9216A |
| 品 牌：韓國興倉Protek |
| 技術指標：測量頻率:100Hz,120Hz,1KHz,100KHz |
 |
呂梁高精密數字式LCR測試儀LCR表-9216A-韓國興倉Protek
特性
-
0.05%基本精度
-
5個測試頻率選擇
-
設定測試條件及9個設定狀態，，記憶功能
-
使用RS—232C 和GPIB/Handler(配件)領域
|
技術規格
|
|
測量模式
|
自動，R+Q，，L+Q，C+D，，C+R
|
|
等效電路
|
串聯、并聯
|
|
顯示參數
|
測量值偏差，%偏差，BIN數字
|
|
偏差和%偏差是同內部存儲值演算的結果。
|
|
平均測量值
|
2~10次測量值的平均值
|
|
測量范圍
|
R+Q R 0.0001Ω ~ 2000MΩ Q 0.00001~50
|
|
L+Q L 0.0001uH ~ 99999H Q 0.00001~50
|
|
C+D C 0.0001pF ~ 99999uF D 0.00001~10
|
|
C+R C 0.0001pF ~ 99999uF R 0.00001~99999KΩ
|
|
測量頻率
|
100Hz,120Hz,1KHz,100KHz
|
|
頻率精度
|
±100ppm
|
|
驅動電壓
|
0.1V,0.25V,1Vrms
|
|
驅動電平精度
|
±2%
|
|
測量速率
|
慢、中、快
在大于1KHz測試頻率下為每秒測2，10 或 20次，在100Hz下每秒測0.6、2.4、或6次
|
|
量程
|
自動或手動
|
|
控制
|
連續，手動或用RS232C，GPIB借口外部控制
|
|
偏置電壓
|
內 -2.0VDC±2% 外-°C 0至+40 VDC（保險絲@0.25A）
|
|
必要條件
|
至少預熱30分鐘 23°C±5°C
|
|
基本精度
|
0.05%
|
|
