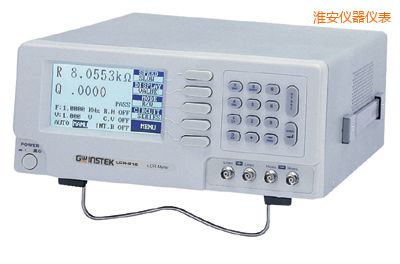

高精密LCR測試儀 |
|
| 型 號：LCR-821 |
| 品 牌：臺灣固緯GWINSTEK |
| 技術指標：12 ~ 200kHz (504 steps) |
 |
淮安高精密LCR測試儀-LCR-821-臺灣固緯GWINSTEK
顯示系統 |
| 顯示器 |
彩色 (320 x 240), 5.7 LCD |
| 顯示對比 |
可調整 |
| 波形顯示范圍 |
8 x 10 ( 12 ) 格 |
| 波形顯示模式 |
點, 向量, 累積 |
垂直系統 |
| 頻寬 |
250MHz ( -3dB ) |
| 通道 |
2 |
| 垂直解析度 |
8-Bit |
| 垂直靈敏度 |
2mV/div ~ 5V/div |
| 垂直準確度誤差 |
±3% |
| 上升時間 |
＜1.4ns |
垂直端輸入耦合
|
1MΩ±2%, ~ 18pF |
| 垂直端輸入阻抗 |
AC , DC , Ground |
| 極性 |
標準&反向 |
訊號與接地間的最大輸入電壓
|
300V( DC+AC peak ) , CATII |
| 波形處理 |
CH1+CH2 , CH1-CH2 , FFT |
| 偏移范圍 |
2mV/div ~ 50mV/div：±0.5V
100mV/div ~ 500mV/div：±5V
1V/div ~ 5V/div：±50V |
| 頻寬限制 |
20MHz (-3dB) |
水平系統 |
| 水平掃描范圍 |
1ns/div ~ 10s/div (1-2-5順序) ; Roll : 250ms/div ~ 10s/div |
| 量測顯示模式 |
Main , Window , Window Zoom , Roll , X-Y |
| 水平準確度誤差 |
±0.01% |
| 水平延遲范圍 |
前置觸發 : 最大20div ; 后置觸發：1000div |
訊號獲取系統 |
| 即時取樣率 |
每通道最快取樣率100MS/s |
| 等效取樣率 |
每通道最快等效取樣率25GS/s |
| 紀錄深度 |
125k/CH |
| 峰值偵測 |
10ns ( 500ns/div ~ 10s/div ) |
| 獲取模式 |
取樣、峰值偵測、平均 |
| 平均次數 |
可選擇 2.4.8.16.32.64.128.256 次 |
觸發系統 |
| 觸發類型 |
CH1 , CH2 , Line , Ext |
| 觸發模式 |
Auto Level , Auto , Normal , Single , TV-Line , Time Delay , Event Delay , Edge , Pulse Width |
| 觸發耦合 |
AC , DC , HF , LF , Noise Reject |
| 觸發靈敏度 |
DC ~ 30MHz：Approx. 0.5div or 5mV
30MHz~150MHz：Approx. 1.5div or 15mV
15 0MHz~250MHz：Approx. 2.0div or 20mV |
X-Y 模式 |
X軸 / Y軸 輸入
|
通道 1 / 通道 2 |
| 相位移 |
100kHz 時 ±3° |
游標以及量測系統 |
| 自動電壓量測 |
Vpp , Vamp , Vavg , Vrms , Vhi , Vlo , Vmax , Vmin |
| 自動時間量測 |
Freq , Period , Rise Time , Fall Time , Positive Width , Negative Width , Duty Cycle , Edge , Pulse Width |
| 游標量測 |
兩游標間之電壓差異 (ΔV)；兩游標間之時間差異 (ΔT)；兩游標間之頻率差異(1/ΔT) |
頻率計數器 |
讀值解析度
|
6位數 |
| 范圍 |
交流耦合 , 自20Hz到最大頻寬 ; 解析度10Hz |
| 訊號種類 |
適用于所有可正常觸發之訊號 (脈波寬度觸發以及視頻觸發除外) |
調整測試棒用信號 |
頻率范圍
|
1 kHz |
| 周期比范圍 |
50% |
外部觸發 |
外部觸發電壓范圍
|
±15V |
| 外部觸發靈敏度 |
DC ~ 30MHz：~50mV
30MHz ~ 150MHz：~100mV
150MHz ~ 250MHz：~150mV |
| 外部觸發端輸入阻抗 |
1MΩ±2%, ~ 18pF |
| 外部觸發端最大輸入范圍 |
300V( DC+ AC peak) , CATII |
控制面板功能 |
| 自動設定 |
" Autoset " 可自動調整垂直系統 , 水平系統以及觸發位準 |
| 儲存/呼叫 |
提供15組量測條件之儲存/呼叫功能 |
| 波形儲存/呼叫 |
提供2組波形之儲存/呼叫功能 |
介面 |
| 標準介面 |
RS-232C, USB, Printer Port, Go/NoGo Output |
| 選購介面 Opt. 01 |
GPIB |
| 電源電壓 |
交流 100V~240V, 47~63Hz |
|
|
配件 |
|
使用手冊 x1
電源線 x1
測試棒 x 2 |
| 尺寸以及重量 |
310W x 142H x 245D (mm),
約 4.1kg |
，，
固纬电子Good Will Instrument Co. Ltd，创立于1975年，主要生产电子测试仪器，是台湾创立最早且最具规模之专业电子测试仪器大厂。固纬创业团队开创以电源供应器起家，以量测技术为核心，专注精密电子量测仪器研发，并开创国人自制电子测试仪器的先河，开发出国内第一台液晶数位式示波器，也是台湾唯一有能力产制数位示波器及频谱分析仪的厂商！
固纬电子从单一系列电源供应器的产品研究开发到多元化产品之专业研发、代理、行销，成为台湾规模最大，产品最齐全之专业电子仪器制造厂，除了提供了国内产业界及学术教育更优质、更经济实惠的量测解决方案外，也在全球量测仪器市场中占有一席之地。除此之外，固纬电子对产品品质严格把关，1993年通过ISO9002国际认证并荣获国家磐石奖，2000年成为股票上市公司。长久以来，固纬电子对电子量测技术的有杰出表现，使其产品获得许多的奖项与深受国内外客户的赞赏与推荐。
除了致力提供了国内产、学界更优质、更经济实惠的量测解决方案外，固纬电子更放眼全球仪器市场，以自有品牌GW Instek行销国际，将台湾品牌推向世界舞台。如今固纬电子海外分公司据点遍布台湾、中国、美国、日本、韩国及马来西亚等地，产品更是行销服务全球80 余国。固纬电子优异的品质更多次荣获国家级优良奖项，获得全球用户一致的肯定与信赖。固纬集团累积逾34年丰厚的研发、制造与行销经验，GW Instek品牌已成为电子量测仪器的代名词。固纬电子产品以品质耐用、操作容易、价格实惠深受多家知名大厂爱用，成为最受市场喜爱的知名量测仪器品牌之 一。
